SA-DEC-4
< zurück zur Produkt-Übersicht
4fach Schaltdecoder für Märklin-Motorola und DCC Digital-Anlagen aus der Digital-Profi-Serie!
 |

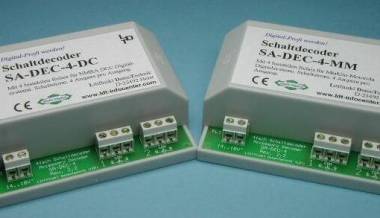

| S-DEC-4 für DCC (links) und Märklin Motorola (rechts) ist mit 4 bistabilen Relais für einen Schaltstrom bis 4A ausgerüstet. |
|---|
Eigenschaften des SA-DEC-4
- Zum digitalen Ansteuern von:
- Beleuchtung oder Motoren.
- Verbrauchern bis 4A je Ausgang.
- Hochstrom-Weichenantriebe mit Endabschaltung: z.B. Märklin Spur 1 Weichen- und Signalantrieben (ohne Belastung des Digitalstromkreises).
- Den Schaltstrom für die 4 bistabilen Relais erhält der Decoder entweder aus dem Digitalstromkreis oder über seinen separaten Eingang direkt vom Wechselspannungsausgang (14 bis 18V~) eines Modellbahn-Transformators. Dies spart teuren Digitalstrom.
- Einfacher und sicherer Anschluß der Spannungsversorgung und der Verbraucher über Schraubklemmen.
- SA-DEC-4 ist ein 4fach Schaltdecoder (wie k84) mit selbstlernender Decoderadresse :
- Sie betätigen lediglich die S-DEC-4-Programmiertaste und anschließend eine Taste auf dem Weichenstellpult oder geben einen Schaltbefehl über einen PC mit angeschlossenem INTERFACE und die Decoderadresse ist eingestellt.
- Die Decoderadresse wird dauerhaft gespeichert, Sie können sie aber jederzeit durch Drücken der Programmiertaste ändern:
Einfacher geht es nicht !
- Als sofort einsatzbereites Fertigmodul, als Fertiggerät im Gehäuse oder als Bausatz auf 86*76 mm großer Leiterplatte mit vier Befestigungsbohrungen lieferbar (geeignetes Montagematerial finden Sie unter Zubehör ).
- Decoder aus der Digital-Profi-Serie lassen sich problemlos an Ihrer Digitalanlage betreiben, da sie kompatibel zum Märklin-Motorola bzw. zum DCC Standard sind. Sie erhalten auf die Fertigmodule und Fertiggeräte 24 Monate Garantie.
- Die Decoder erhalten Sie als Bausatz (-B), als geprüftes Fertigmodul (-F) oder als geprüftes Fertiggerät im Gehäuse (-G).
Anleitungen
| DCC Datenformat | Märklin Motorola | |
|---|---|---|
| Bauanleitung Bausatz | DCC-B Aufbau | MM-B Aufbau |
| Bedienung Bausatz & Fertigmodul | DCC-B-F Bedienung | MM-B-F Bedienung |
| Bedienung Fertiggerät im Gehäuse | DCC-G Bedienung | MM-G-Bedienung |
Jedem Decoder SA-DEC-4 liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei.
Downloads
Die Downloads zu diesem Artikel finden Sie unter: Downloads SA-DEC-4.
Alle Download zu den LDT-Komponenten finden Sie hier: Übersicht Downloads.
Anschlussbeispiele
Die Anschlussbeispiele für diesen Artikel finden Sie hier: Anschlussbeispiele SA-DEC-4 (Märklin-Motorola) und Anschlussbeispiele SA-DEC-4 (DCC).
Alle Anschlussbeispiele für LDT-Komponenten finden Sie hier: Übersicht Anschlussbeispiele.
In den Merkzettel legen
Hinweis: Sie können Produkte nur in den Merkzettel legen, wenn Sie sich als Kunde im LDT WebShop
bereits registriert haben oder sich bei Interesse an unseren Produkten erstmalig registrieren!
 | Merken von SA-DEC-4-DCC-B (Art.-Nr.: 210211): Bausatz für das DCC Datenformat. Merken von SA-DEC-4-DCC-F (Art.-Nr.: 210212): Fertigmodul für das DCC Datenformat. Merken von SA-DEC-4-DCC-G (Art.-Nr.: 210213): Fertiggerät im Gehäuse für das DCC Datenformat. Merken von SA-DEC-4-MM-B (Art.-Nr.: 210311): Bausatz für das Märklin Motorola Datenformat. Merken von SA-DEC-4-MM-F (Art.-Nr.: 210312): Fertigmodul für das Märklin Motorola Datenformat. Merken von SA-DEC-4-MM-G (Art.-Nr.: 210313): Fertiggerät im Gehäuse für das Märklin Motorola Datenformat. |
Technische Änderungen und Irrtum vorbehalten.
© 2011 by LDT
Märklin und Motorola sind eingetragene Warenzeichen.
