Downloads: Rückmeldemodul RM-88-N-O für den s88-Rückmeldebus


> Zur Übersicht: Downloads
> Zur Produktbeschreibung: RM-88-N-O
> Zur Produktauswahl: s88 Rückmeldebus

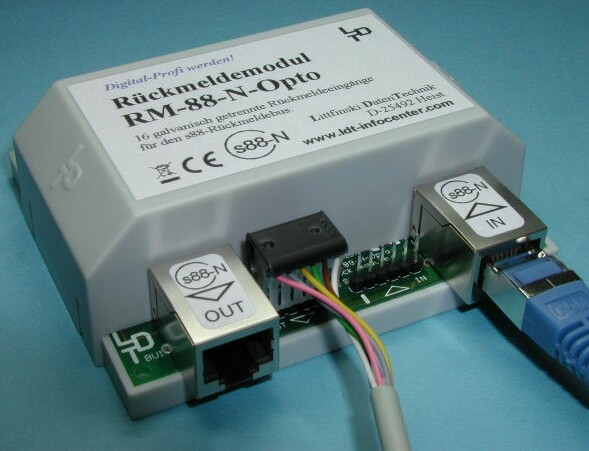

16-fach Rückmeldemodul mit Optokoppler-Eingängen zur Potentialtrennung und für hohe Störsicherheit. Für s88-Standardverbindungen über 6-polige s88-Stiftleisten oder s88-N über RJ-45 Buchsen. rm-88-n-o_10_01.jpg

Rückmeldemodul
RM-88-N-O
Datei
Stand
Bauanleitungen Bausatz PDF 05/2013
Bedienungsanleitungen Bausatz und Fertigmodul PDF 07/2017
Fertiggerät im Gehäuse PDF 07/2017
Anschlussbeispiele für Rückmeldemodule (RM88_Info) PDF 08/2017
Rückmeldung der Weichenstellung PDF 08/2017


Alle Anschlussbeispiele hierzu finden Sie unter: Anschlussbeispiele RM-88-N-O (2-Leiter-Gleis)
und Anschlussbeispiele RM-88-N-O (3-Leiter-Gleis)

Technische Änderungen und Irrtum vorbehalten.
