LS-DEC-SBB

Lichtsignal-Decoder für Lichtsignale der Schweizer Bundesbahn (SBB)

für LED (Leuchtdioden)-bestückte Signale für die Datenformate Märklin-Motorola und DCC aus der Digital-Profi-Serie !

Den Lichtsignal-Decoder LS-DEC erhalten Sie bei uns als Bausatz, als Fertigmodul oder als Fertiggerät im Gehäuse.

Eigenschaften des LS-DEC

Lichtsignale werden über Zubehöradressen vorbildgerecht gestellt:

  • Mit dem Lichtsignal-Decoder LS-DEC ist es möglich, Lichtsignale direkt über Zubehöradressen (Weichenadressen) zu stellen. Das ist ideal für Digitalzentralen, über die Weichenstraße gestellt werden können und Modellbahnanlagen, die mittels PC und Steuerungssoftware betrieben werden. Die Signalleitungen werden einfach mit den praktischen und sicheren Klemmen des Signalbausteins verbunden.
  • Wenn Sie schweizer SBB-Signale mit 3 und 4 Lampen einsetzen, dann ist der Lichtsignal-Decoder LS-DEC-DB geeignet. Setzten Sie SBB-Signale mit 5 oder 7 Lampen ein, so verwenden Sie unseren Lichtsignal-Decoder LS-DEC-SBB.

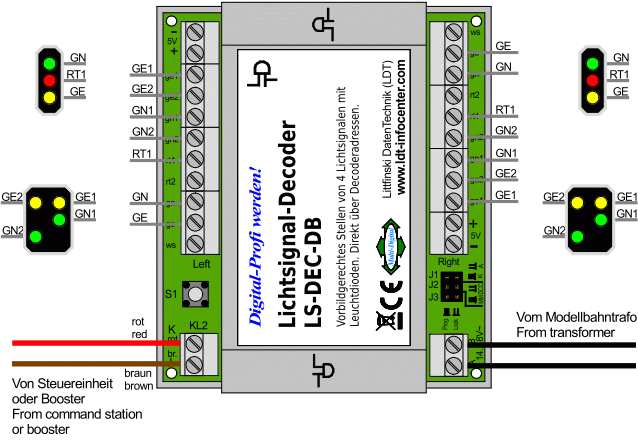

Wenn Sie schweizer SBB-Signale mit 3 und 4 Lampen einsetzen, dann ist der Lichtsignal-Decoder LS-DEC-DB geeignet.

  • Dunkeltastung programmierbar, wenn Vor- und Hauptsignal gemeinsam an einem Mast befestigt sind.
  • Signalbilder werden nicht einfach überblendet, sondern es erlischt zunächst vorbildgetreu das alte Bild; erst nach einer kurzen Dunkelphase erscheint dann das neue Signalbild. Die Leuchtdioden (LED’s) werden dabei ab- bzw. aufgedimmt.

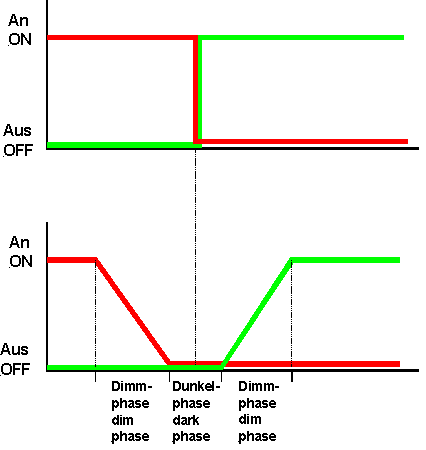

Oben: Herkömmlicher Signalwechsel durch einfaches Umschalten. Unten: Vorbildgerechter Signalwechsel mit Dimm- und Dunkelphasen mit dem Lichtsignaldecoder LS-DEC.

  • Die Vorwiderstände für die Leuchtdioden sind bereits integriert.
  • Für alle LED-bestückten Lichtsignale mit gemeinsamer Anode oder gemeinsamer Kathode geeignet.

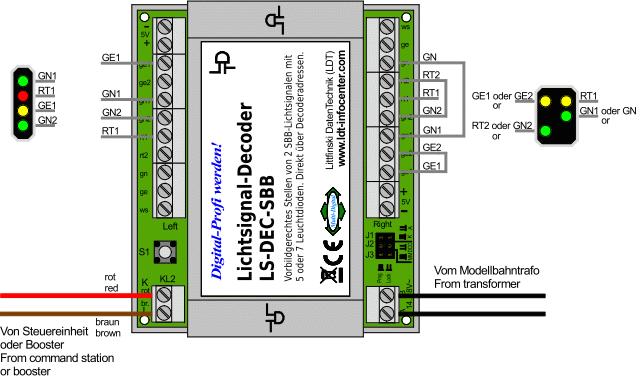

Wenn Sie SBB-Signale mit 5 oder sogar 7 Lampen verwenden, können Sie unseren LS-DEC-SBB einsetzen.

  • Der Signalstrom muß nicht dem Booster entnommen werden, sondern kann über einen separaten Eingang direkt vom Modellbahntrafo eingespeist werden. Dies spart teuren Digitalstrom.
  • Im Master-Slave-Betrieb, können Haupt- und Vorsignal beim LS-DEC-SBB gemeinsam über einen Befehl gestellt werden.
  • Über eine Steckbrücke wählen Sie aus, ob Sie den Decoder an einer Märklin-Motorola Anlage oder an einem Digitalsystem nach dem DCC Standard betreiben wollen.
  • Decoder aus der Digital-Profi-Serie lassen sich problemlos an Ihrer Digitalanlage betreiben, da sie kompatibel zum Märklin-Motorola Datenformat bzw. zum DCC Standard sind. Sie erhalten auf die Fertigmodule und Fertiggeräte 24 Monate Garantie.
  • Jedem Decoder LS-DEC-SBB liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei. Die Anleitungen finden Sie auch im nächsten Abschnitt zur Ansicht.
  • Die Lichtsignal-Decoder erhalten Sie als Bausatz (-B), als geprüftes Fertigmodul (-F) oder als geprüftes Fertiggerät im Gehäuse (-G). Geeignetes Montagematerial und ein Leer-Gehäuse für den Bausatz und das Fertigmodul, finden Sie unter Zubehör.

Downloads

Anleitungen zu diesem Artikel finden Sie hier: Downloads LS-DEC-SBB.
Anleitungen zu allen LDT-Komponenten finden Sie hier: Übersicht Downloads.

Anschlussbeispiele

Anschlussbeispiele zu diesem Artikel finden Sie hier: Anschlussbeispiele LS-DEC-SBB.
Anschlussbeispiele zu allen LDT-Komponenten finden Sie hier: Übersicht Anschlussbeispiele.

Digital-Kompendium

Einen Digital-Kompendium Beitrag zu diesem Artikel finden Sie hier: Digital-Kompendium LS-DEC-SBB.
Eine Übersicht zu allen Digital-Kompendium Beiträgen finden Sie hier: Übersicht Digital-Kompendium.

In den Merkzettel legen / Preise

Hinweis: Sie können Produkte nur in den Merkzettel legen, wenn Sie sich als Kunde im LDT WebShop
bereits registriert haben oder sich bei Interesse an unseren Produkten erstmalig registrieren!


Merken von LS-DEC-DB-B (Art.-Nr.: 512011): Lichtsignal-Decoder für DB-Signale und SBB-Signale
mit 3 und 4 Lampen als Bausatz (42,90 €*).
Merken von LS-DEC-DB-F (Art.-Nr.: 512012): Lichtsignal-Decoder für DB-Signale und SBB-Signale
mit 3 und 4 Lampen als Fertigmodul (53,50 €*).
Merken von LS-DEC-DB-G (Art.-Nr.: 512013): Lichtsignal-Decoder für DB-Signale und SBB-Signale
mit 3 und 4 Lampen als Fertiggerät im Gehäuse (56,90 €*).

Merken von LS-DEC-SBB-B (Art.-Nr.: 513011): Lichtsignal-Decoder für SBB-Signale mit 5 oder 7 Lampen
als Bausatz (42,90 €*).
Merken von LS-DEC-SBB-F (Art.-Nr.: 513012): Lichtsignal-Decoder für SBB-Signale mit 5 oder 7 Lampen
als Fertigmodul (53,50 €*).
Merken von LS-DEC-SBB-G (Art.-Nr.: 513013): Lichtsignal-Decoder für SBB-Signale mit 5 oder 7 Lampen
als Fertiggerät im Gehäuse (56,90 €*).

* Alle Preise inkl. MwSt., zzgl. Versandkosten.
(Alle Decoder lassen sich auf Märklin-Motorola und DCC Digital-Anlagen einsetzen.)

Technische Änderungen und Irrtum vorbehalten.
