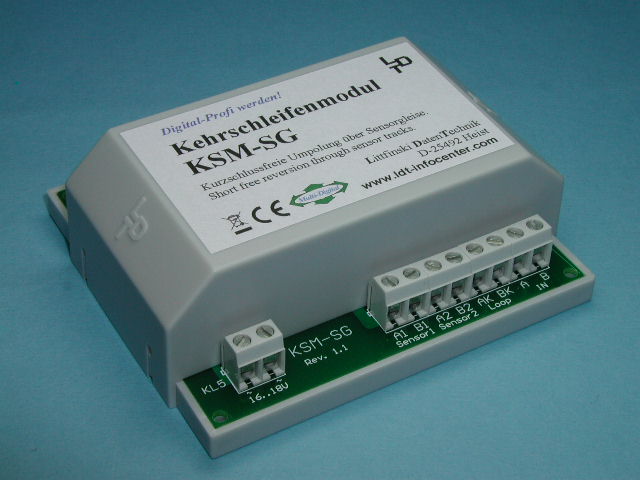

KSM-SG

Kehrschleifenmodul mit kurzschlussfreier Umpolung über Sensorgleise für Digitalbetrieb (alle Formate) aus der Digital-Profi-Serie !

Eigenschaften des KSM-SG

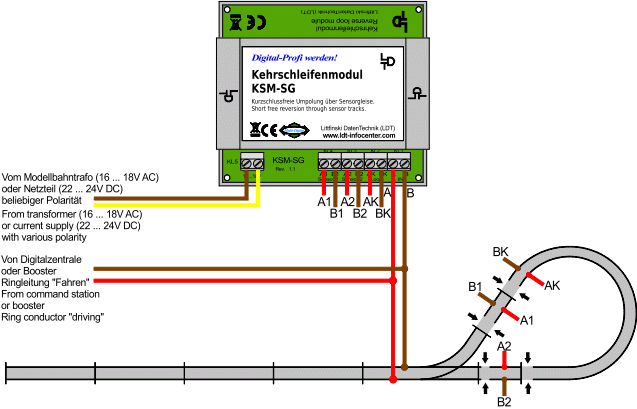

  • Die Umpolung der Kehrschleife erfolgt ohne Kurzschluss über 2 Sensorgleise, die sich am Eingang und am Ausgang der Kehrschleife befinden.

  • Beide Schienen der Sensorgleise (A1/B1 und A2/B2) und der Kehrschleife (AK/BK) werden komplett isoliert und mit den entsprechend beschrifteten Klemmen des Kehrschleifenmoduls KSM-SG verbunden.
  • Für die Sensorgleise ist eine Länge von 5 bis 20cm optimal.
  • Das Kehrschleifengleis muss mindestens so lang sein, wie der längste Zug auf der Anlage.
  • Der Digitalstrom, der vom Kehrschleifenmodul KSM-SG geschaltet wird, kann bis zu 8 Ampere betragen.
  • Durch die externe Versorgungsmöglichkeit ist eine einfache Überwachung der Kehrschleife mit Gleisbelegtmeldern (z.B. RM-GB-8-N oder RS-8) möglich. Die Sensorgleise werden dabei mit überwacht.

Komponenten aus der Digital-Profi-Serie lassen sich problemlos an Ihrer Digitalanlage betreiben. Sie erhalten auf die Fertigmodule und Fertiggeräte 24 Monate Garantie.

Jedem Kehrschleifenmodul KSM-SG liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei. Die Anleitungen finden Sie auch im nächsten Abschnitt zur Ansicht.

Das Kehrschleifenmodul KSM-SG erhalten Sie als Bausatz (-B), als geprüftes Fertigmodul (-F) oder als geprüftes Fertiggerät im Gehäuse (-G).

Downloads

Anleitungen zu diesem Artikel finden Sie hier: Downloads KSM-SG.
Anleitungen zu allen LDT-Komponenten finden Sie hier: Übersicht Downloads.

Anschlussbeispiele

Anschlussbeispiele zu diesem Artikel finden Sie hier: Anschlussbeispiele KSM-SG.
Anschlussbeispiele zu allen LDT-Komponenten finden Sie hier: Übersicht Anschlussbeispiele.

In den Merkzettel legen / Preise

Hinweis: Sie können Produkte nur in den Merkzettel legen, wenn Sie sich als Kunde im LDT WebShop
bereits registriert haben oder sich bei Interesse an unseren Produkten erstmalig registrieren!


Merken von KSM-SG-B (Art.-Nr.: 700501): Kehrschleifenmodul als Bausatz (41,50 €*).
Merken von KSM-SG-F (Art.-Nr.: 700502): Kehrschleifenmodul als Fertigmodul (54,90 €*).
Merken von KSM-SG-G (Art.-Nr.: 700503): Kehrschleifenmodul als Fertiggerät im Gehäuse (58,50 €*).

* Alle Preise inkl. MwSt., zzgl. Versandkosten.

Technische Änderungen und Irrtum vorbehalten.
